DVS Carbon을 이용한 이산화탄소 흡착 분석 결과 예시

DVS Carbon은 수분 흡착 분석기(DVS)에 이산화탄소 흡착 기능이 접목된 분석 기기입니다. 해당 장비는 이산화탄소의 흡착 분석을 보다 정확하게 수행하기 위해 자유로운 흡착 가스 농도 조절과 정밀한 환경 제어가 가능하고, 수분을 함께 공급하며 이산화탄소 흡착이 가능하기 때문에 보다 정확하고 다양한 환경의 이산화탄소 흡착 분석이 가능한 CO₂ 흡착에 특화된 분석 장비입니다.

→ [링크: MCC DVS Carbon분석서비스 페이지]에서 분석 요금과 방법 확인하기

흡착뿐 아니라 농도를 감소시키며 탈착 과정을 확인할 수도 있고, Preheater를 이용한 급속 재생 등이 가능합니다. 또한 분석 온도 범위가 5 ℃에서  85 ℃로 매우 넓기 때문에 넓은 온도 범위의 수분 흡착 분석기로서도 활용하기 좋습니다.

이번 포스팅에서는 DVS Carbon의 분석 중 이산화탄소 흡착에 대한 예시를 소개하겠습니다.

위 그래프는 DVS Carbon의 분석 결과 페이지 중 하나로 이산화탄소 농도 변화에 따라 시료의 질량이 어떻게 변화하는지 확인할 수 있습니다. 파란색은 농도의 단계적인 변화, 검은색은 질량의 변화를 나타냅니다.

여기서 일반적으로는 다음 설정한 농도 단계로 변하기 전(빨간색 원)을 해당 농도에서의 최종 질량 변화량으로 판단합니다. 질량 변화가 멈추었다고 판단하는 기준은 분석자가 설정할 수 있으며 분당 질량 변화율을 기준으로 합니다. 그래서 특정 농도에서 설정한 변화율 기준치 미만으로 변화율이 줄었을 때 해당 농도에서 포화가 일어났다고 판단하며 다음 농도로 진입합니다.

그래프를 읽는 방법은 크게 어려움 점이 없이 가능합니다. 좌측의 y축은 검은색 그래프를 따라 건조 단계 (흡착 가스의 농도가 0%)가 끝나는 직후를 질량 변화율 0%로 설정하여 질량 변화율을 기록하고, 우측의 y축은 파란색의 가스 농도를 따릅니다. 이것은 일반 수분 흡착 분석기의 결과와 동일합니다.

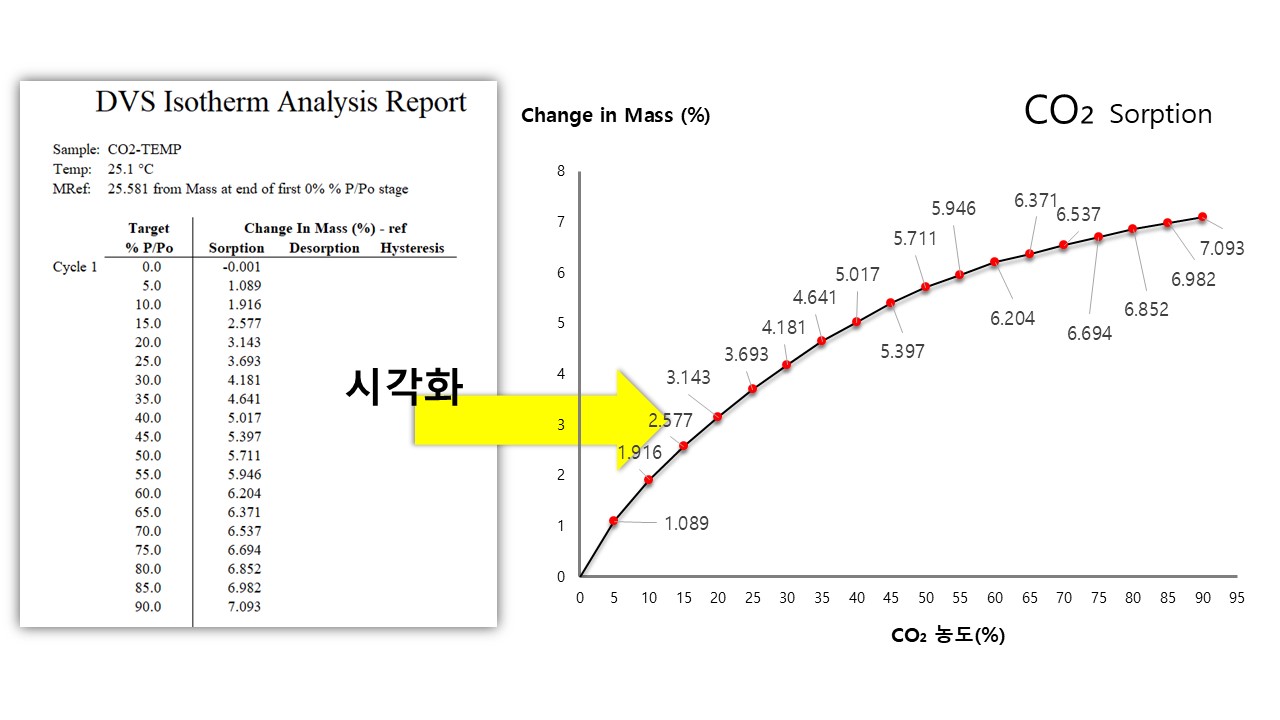

DVS Carbon 분석 결과는 위 결과 그래프와 함께 아래의 Iso report를 가장 많이 참고합니다. 설정한 CO₂ 농도 단계에 따른 포화 질량을 요약해 확인할 수 있는 자료이며, 흡/탈착을 함께 진행하는 경우에는 흡/탈착 후 이력(Hysteresis)까지 확인할 수 있어 매우 편리하게 분석할 수 있습니다.

이외에도 분석을 완료하면 분석에 대한 다양한 정보를 확인할 수 있지만 대부분이 분석 중의 온도 변화, 시간에 따른 가스 농도 변화 등 위 결과를 보완하는 내용이므로 생략하고 많은 분들께서 궁금해하셨던 DVS Carbon 분석 결과에 대한 포스팅을 마치겠습니다.

이후에는 DVS Carbon의 특별한 기능인 수분 + 이산화탄소를 동시에 공급하며 질량 변화를 측정하는 분석 방법과 예시에 대해 소개하겠습니다.
