위탁 분석 / 방문분석 가능
FE-SEM & EDS 분석 서비스
주사전자현미경 고배율 이미지 관찰 및 표면 구성 원소 성분 분석
MCC의 FE-SEM 분석 연구원(오퍼레이터)가 고객 여러분의 시료를 빠르고 정확하게 분석해 드립니다. 택배/위탁 가능
FE-SEM & EDS 분석 이란?
주사전자현미경 및 표면 성분 원소 분석의 개요
FE-SEM(주사전자현미경) 분석은 시료의 표면 및 미세 구조를 분석하는 방법입니다. 뛰어난 분해능으로 나노미터 단위까지 높은 해상도로 관찰할 수 있습니다. 다양한 물질의 표면 특성과 결함 등을 세밀하게 분석할 수 있습니다.
주사전사현미경 & 구성 원소 성분분석기
(FE-SEM/EDS, Field Emission Scanning Electron Microscope/Energy-dispersive X-ray spectroscopy)
FE-SEM(Field Emission Scanning Electron Microscope)은 전자 빔을 사용하여 시료의 표면 및 미세 구조를 고해상도로 관찰할 수 있는 장비입니다.
나노미터 단위의 해상도로 시료의 표면과 내부 구조를 관찰할 수 있으며 소재 표면의 미세한 결함, 거칠기, 입자 크기 등을 정확하게 분석할 수 있습니다.
또한 EDS 분석기를 사용하면 시료 관찰과 동시에 표면 구성 원소에 대한 정량/정성분석이 가능합니다.
FE-SEM & EDS 분석 예시

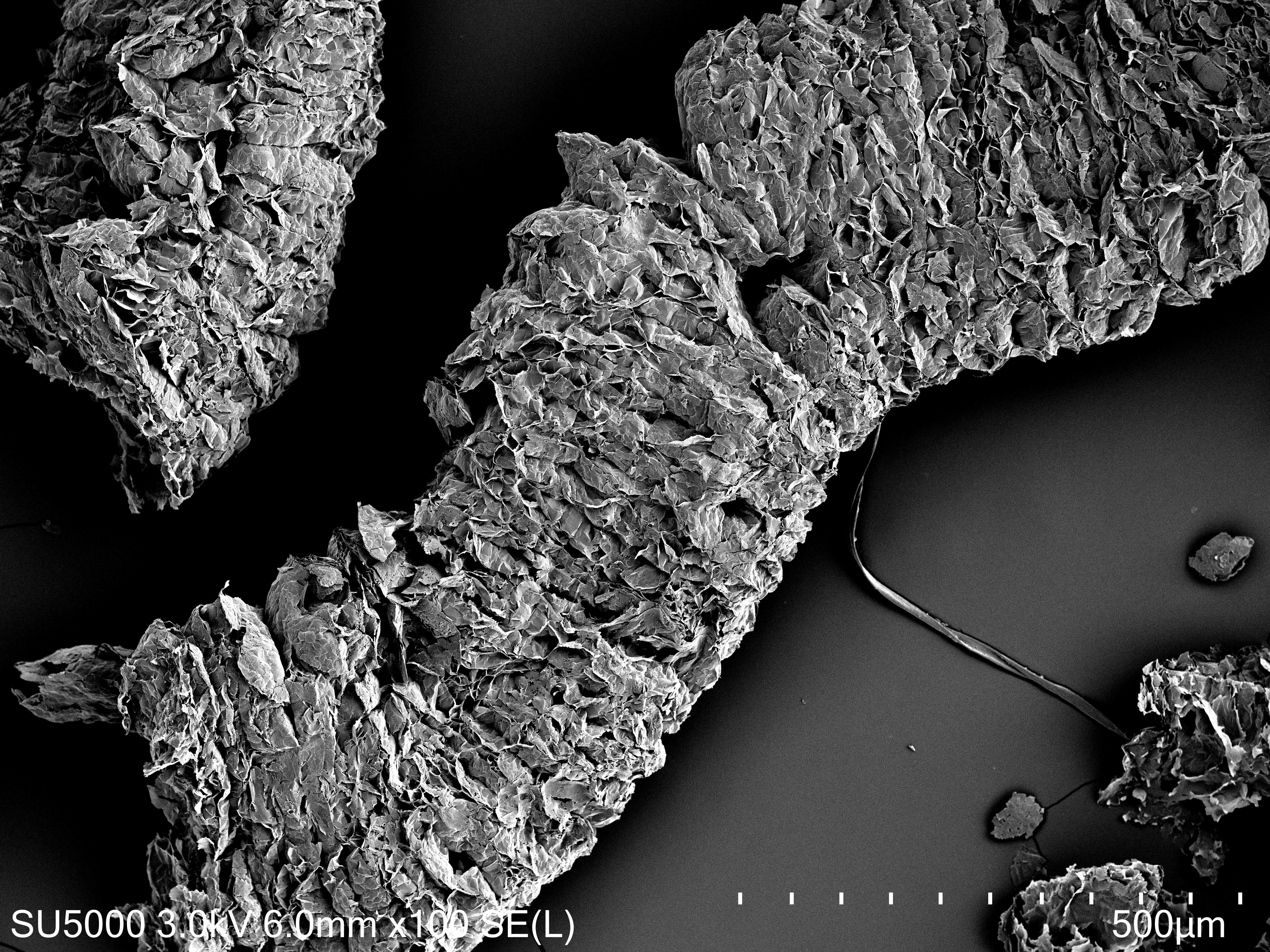

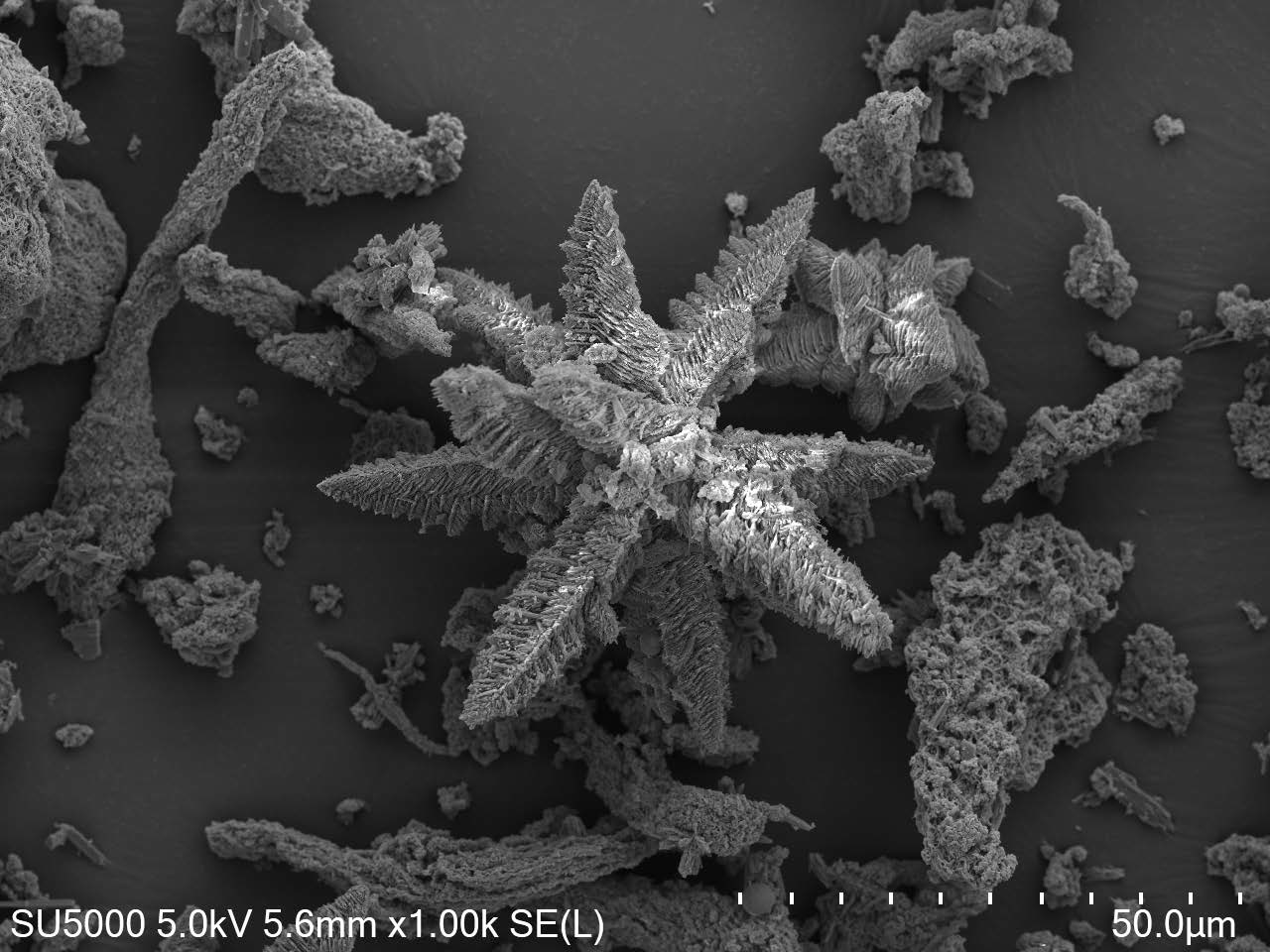

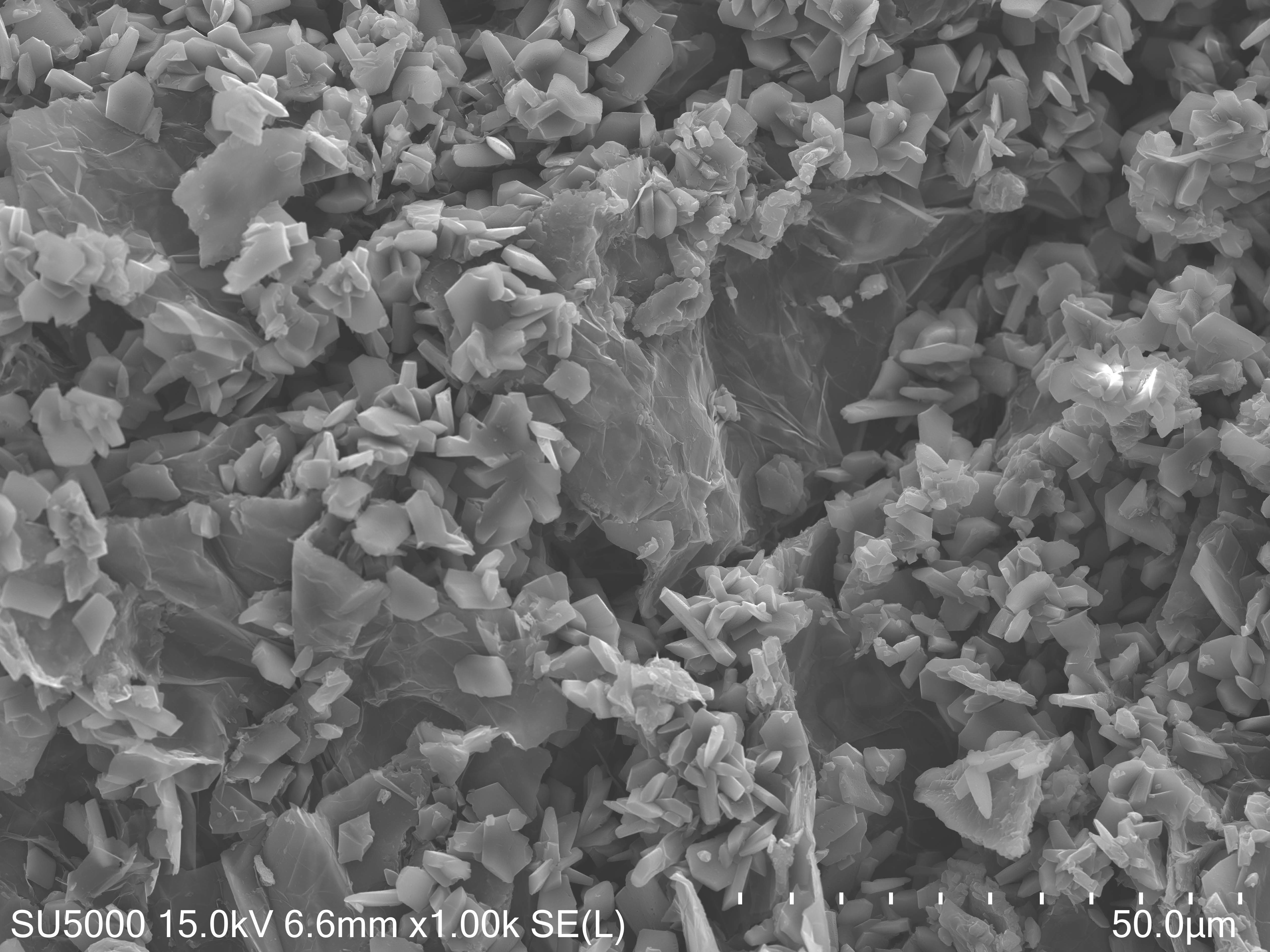

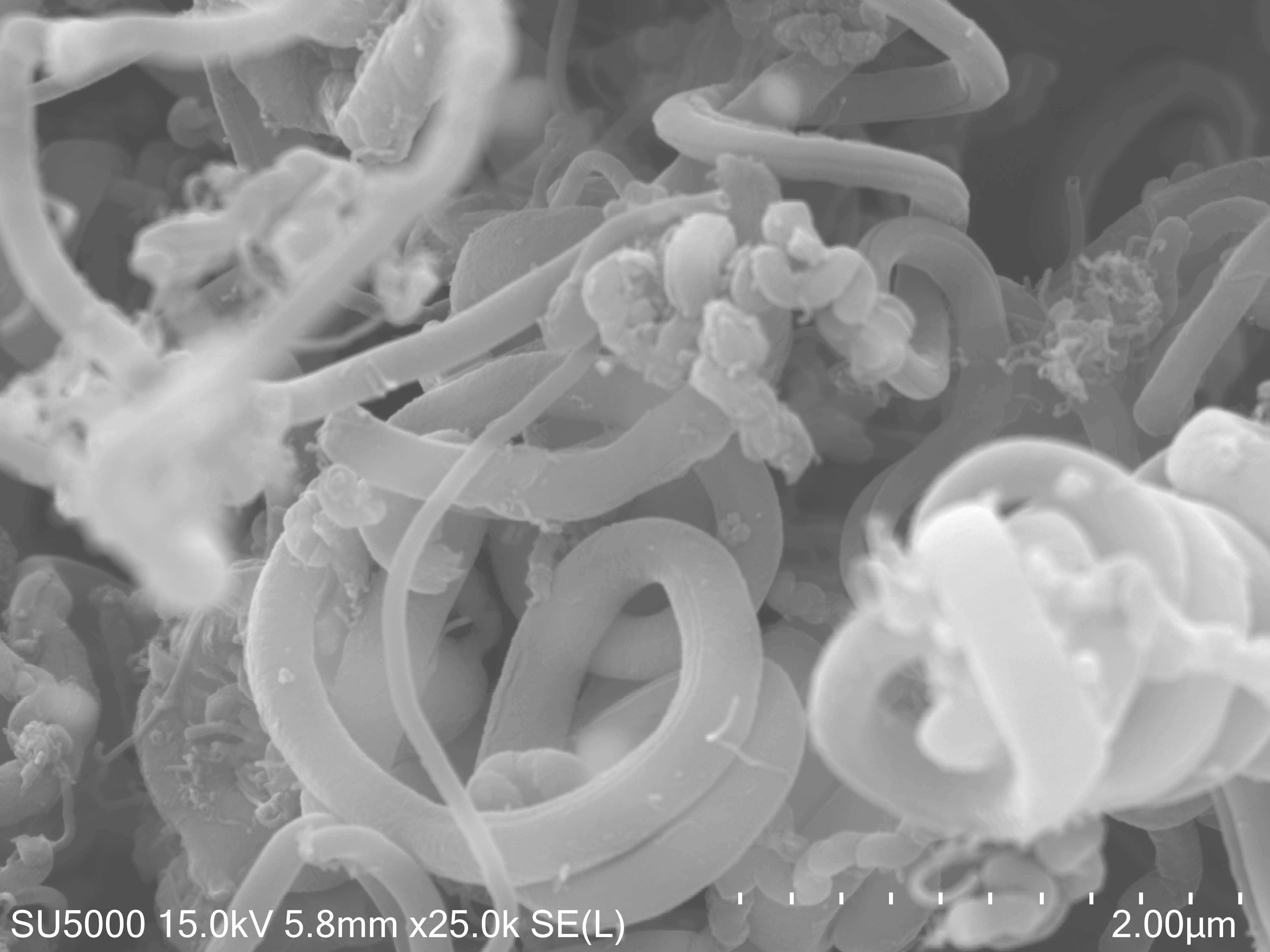

EXAMPLE01

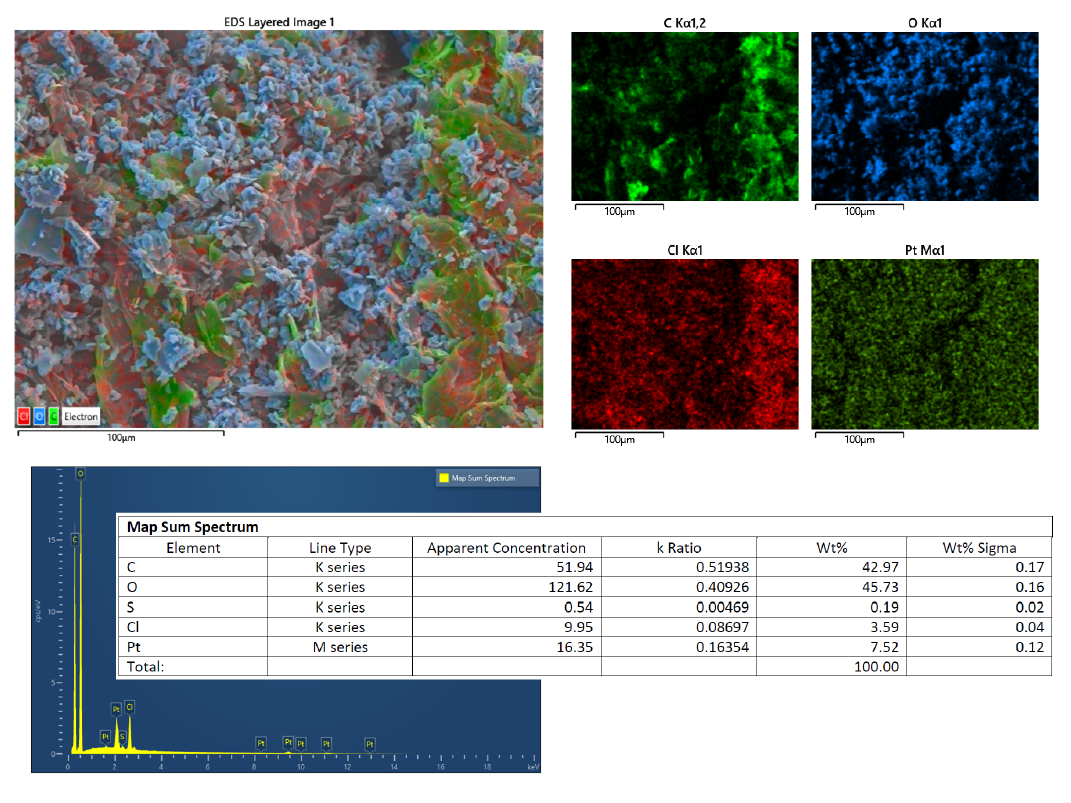

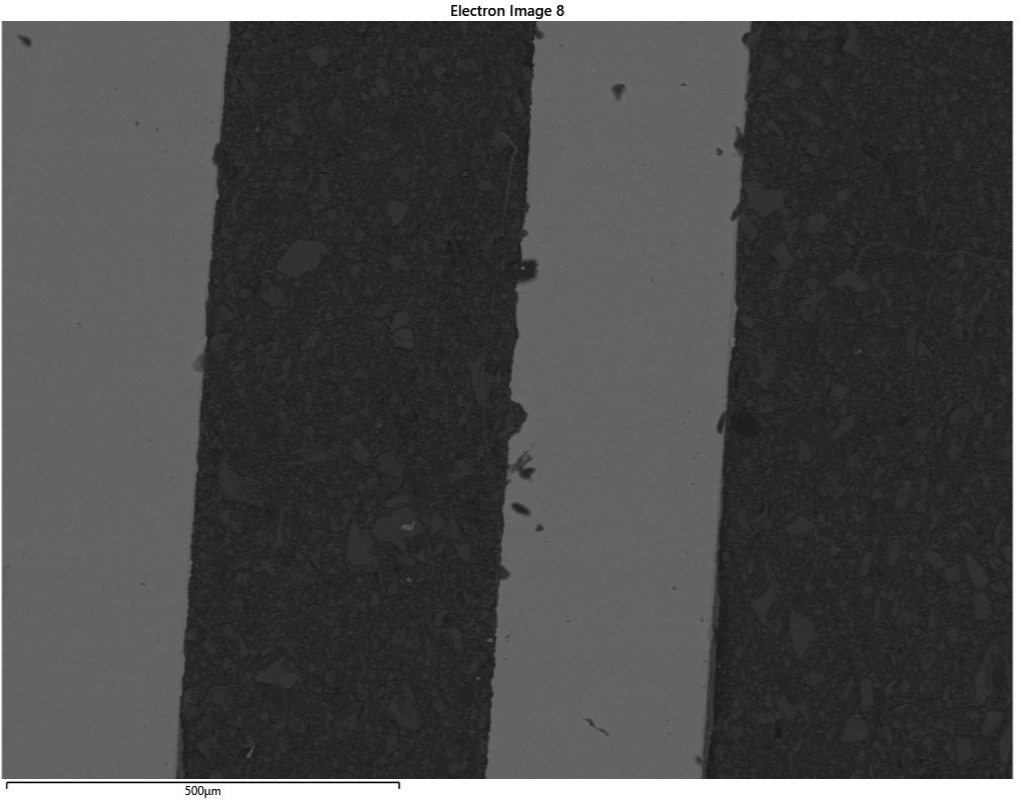

EXAMPLE02
SEM/EDS 분석 서비스의 주요 활용 분야
– 소재의 미세 구조 분석(Surface Microstructure Analysis)
ex. 금속, 세라믹, CNT(탄소나노튜브) 등
– 합금 등의 미세 조직 이미지 분석(Microstructure Analysis of Alloys)
– 고분자 소재의 표면 형상, 구조 분석(Surface Characteristics of Polymers)
ex. 고분자 필름의 표면 형상 관찰
– 박막의 두께 및 균일성, 이물질 검사 등(Thickness and Uniformity Evaluation of Thin Films)
ex. 반도체 증착 시료, 디스플레이 소재의 박막 구조
– 분석이 가능한 생체 시료의 구조 및 상태 등 관찰(Surface Morphology of Biomaterials)
ex. 머리카락, 손톱의 큐티클, 나뭇잎 기공 이미지 측정 등
– 복합 재료의 미세 형상 분석(Microstructure Analysis of Composite Materials)
– 양극재 등 전지 소재(Surface Properties of Energy Materials)
– 나노 입자의 분산 상태 및 크기 분석(Dispersion and Size Analysis of Nanoparticles)
– 내열, 내화학성 소재의 표면 변화 평가(Surface Changes of Heat and Chemical Resistant Materials)
ex. 시료 열처리 전후 등 표면 상태 변화 이미지 분석
함께하면 좋은 분석
FE-SEM & EDS 분석 요금
| 구분 | 금액 | 비고 |
|---|---|---|
| 일반 분석(주간) | 평일 오전 9시 ~ 18시 | |
| 위탁 분석의뢰 (택배, 우편 등) |
100,000 원/시간 | 택배, 우편으로 시료를 접수하고 전달 받은 조건으로 MCC 연구원이 분석합니다 |
| 방문 예약분석 (오퍼레이터와 함께 분석) |
100,000 원/시간 | 방문 일정을 예약하고 시료를 가지고 방문하여 MCC 연구원와 함께 분석합니다. |
긴급 분석 |
영업 시간 외 분석 |
휴일, 평일 영업시간 외, 당일 급행으로 분석이 진행되는 경우 |
| 방문 분석 (영업시간 외) |
200,000 원/시간 | 휴일 / 평일 18시 이후 |
| 당일 급행(위탁) | 200,000 원/시간 | 퀵으로 시료 접수 당일 분석 |
| 무료 옵션 | ||
| 전도성 백금 코팅 (Pt sputtering) |
분석 시 무료 | 전도성이 없는 소재의 전도성 코팅 |
| EDS 분석 | 분석 중 무료 | |
| 액체 질소 사용 | 분석 시 무료 | 연질 시료 파단 절단 시 사용 |
| 구분 | 금액 |
|---|---|
| 일반 분석(주간) | 평일 오전 9시 ~ 18시 |
| 위탁 분석의뢰 (택배, 우편 등) |
100,000 원/시간 (비대면) |
| 방문 예약분석 (오퍼레이터와 함께 분석) |
100,000 원/시간 |
| 긴급 분석 | 영업 시간 외 분석 |
| 방문 분석 | 200,000 원/시간 |
| 당일 급행 | 200,000 원/시간 |
| 무료 옵션 | |
| 전도성 백금 코팅 (Pt sputtering) |
분석 시 무료 (전도성 없는 소재) |
| EDS 분석 | 분석 중 무료 |
| 액체 질소 사용 | 분석 시 무료 |
장비 사양
시료 특성 및 사양에 따라 분석이 불가할 수 있습니다. 가능한 범위를 꼭 확인 하세요
옆으로 드래그하여 내용 전체 확인 <표>
| 분석 조건 | 범위 | 비고 |
|---|---|---|
| 분석 배율(Magnification) | x10 ~ 600,000 | 관측 조건과 시료 크기 등에 따라 안정적으로 관측 가능한 배율 상이함 |
| 가속 전압 | 0.5 ~ 30 kV | |
| (전도성 있는 시료) 시료 크기(sample size) |
최대 직경 200 mmΦ, 최대 높이 50 mm | 전도성 코팅을 하지 않아도 되는 시료 기준 |
| (전도성 없는 시료) 시료 크기(sample size) |
최대 직경 50 mmΦ, 최대 높이 30 mm | 전도성 코팅이 필요한 시료 |
| Tilting / BSE 모드 지원 | T : -20 ~ 90 °, R : 360 ° | 시료 크기, 모양에 따라 불가 할 수 있음 |
