XRD 분석 서비스
1.2 kW 출력의 X선 회절(XRD)을 통한 소재의 결정성, 상분석 및 미세구조 규명
MCC의 XRD분석은 타사 대비 높은 분해능과 Auto sampler 기능을 탑재해 단기간에 많은 시료를 신속하고 정확하게 분석할 수 있습니다
XRD(X-ray Diffraction analysis) 분석 이란?
X-선 회절 분석 시스템
XRD 분석은 X선을 시료에 조사하여 결정 구조와 상(Phase)을 규명하는 분석 기법으로, 물질의 결정성, 격자 상수, 미세구조 등을 정밀하게 파악할 수 있습니다.
X-선 회절 분석기
(XRD, X-ray Diffraction)

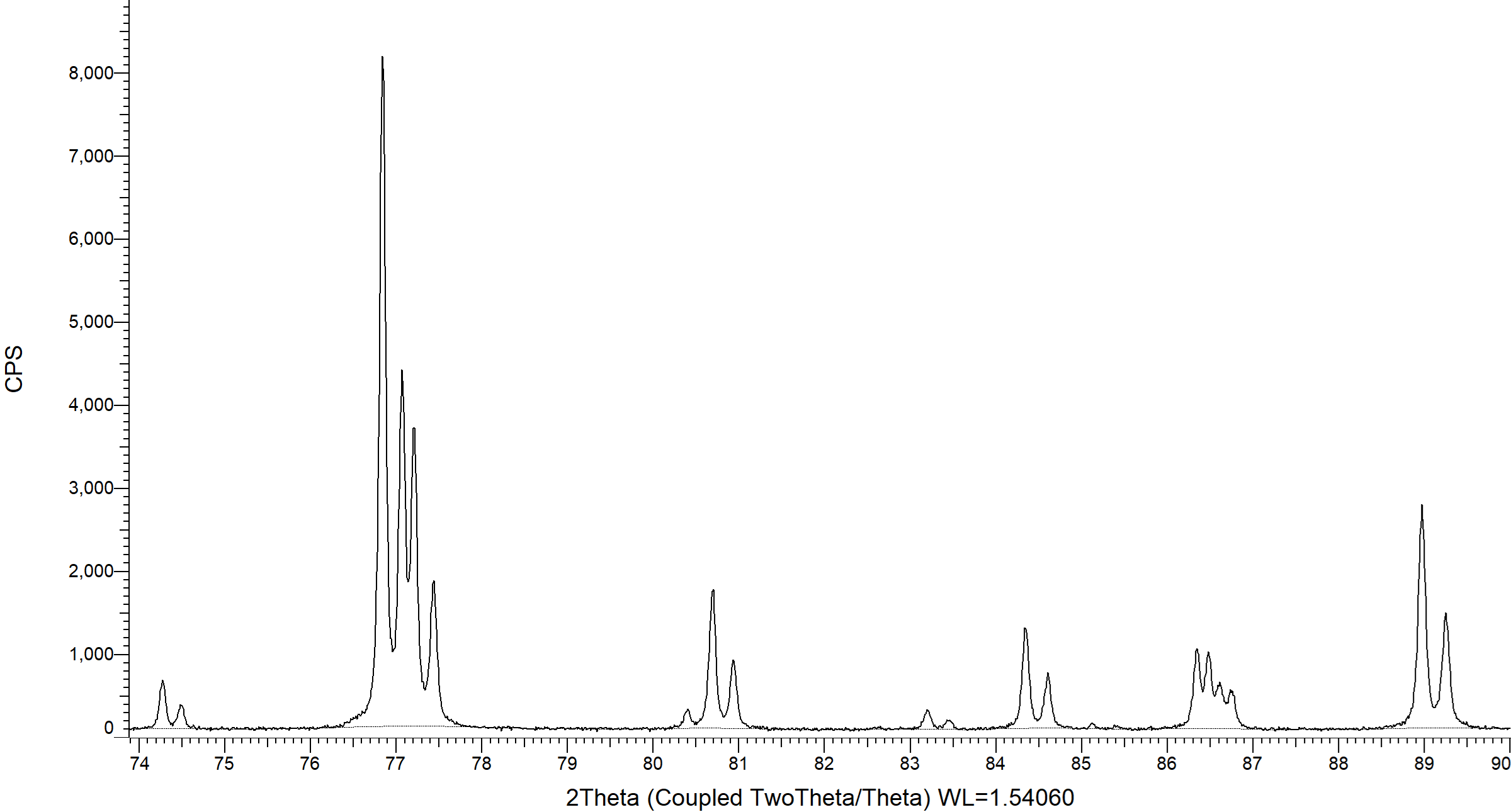

해당 서비스는 시료에 X선을 조사했을 때 발생하는 회절 패턴을 측정하여, 물질의 결정 구조, 상 조성 및 결정립 크기 등을 종합적으로 분석하는 기법입니다.
MCC의 XRD는 Bruker사의 Table top 장비인 D6 PHASER를 활용하여 금속, 세라믹, 고분자, 나노소재, 촉매 등 다양한 시료를 신속하고 정밀하게 분석할 수 있습니다. 또한 상분석(Phase Identification), 정량분석(Quantification), 결정립 크기와 잔류응력, 박막 분석(XRR, GID)까지 지원하여 연구 개발부터 품질 관리까지 폭넓게 활용할 수 있는 장점이 있습니다.
XRD 분석의 다양한 활용 분야

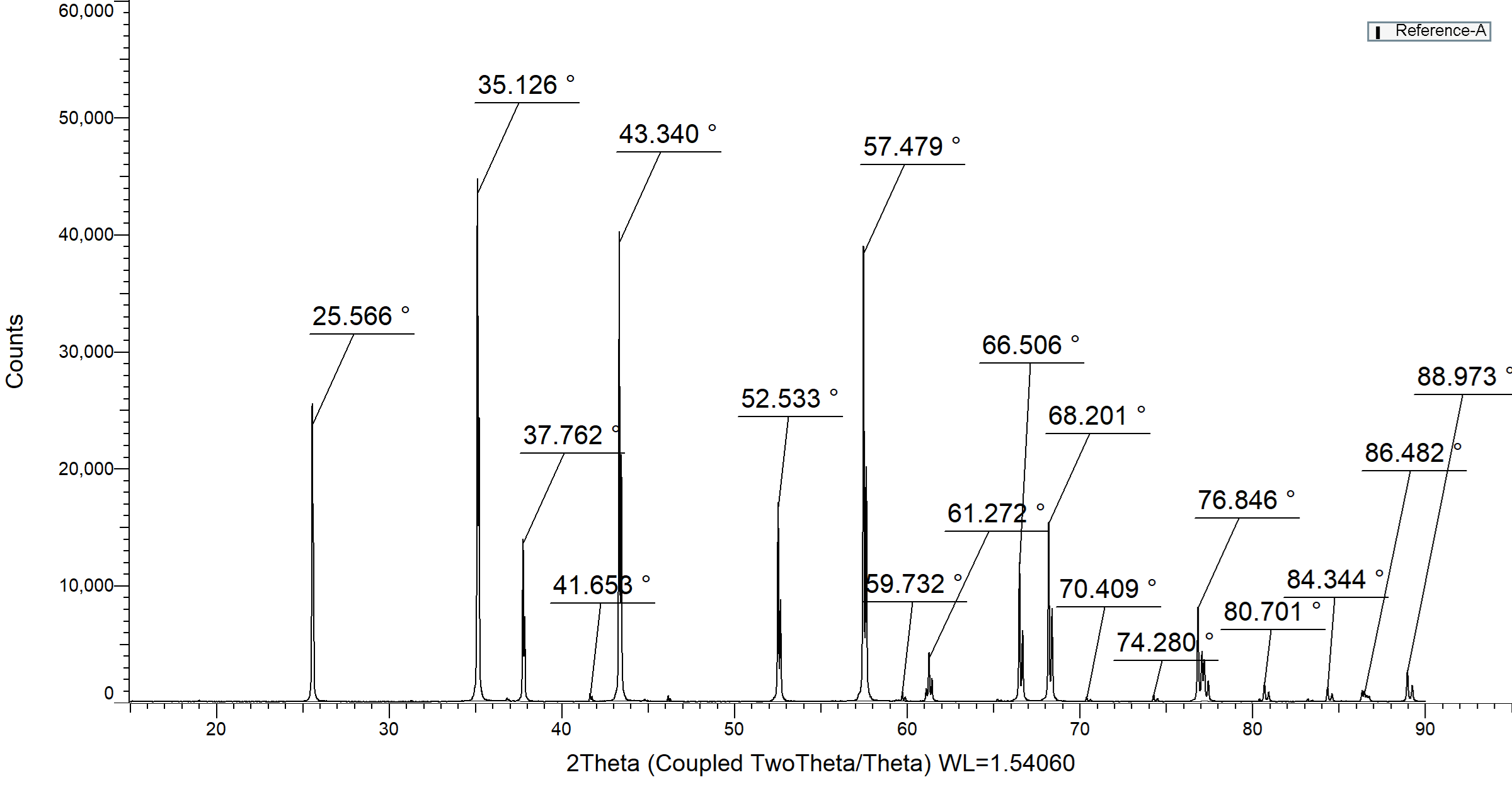

– 시료의 결정 구조 및 상(Phase) 규명
→ 다양한 소재(금속, 세라믹, 고분자, 나노소재, 촉매)의 결정성 및 상 동정

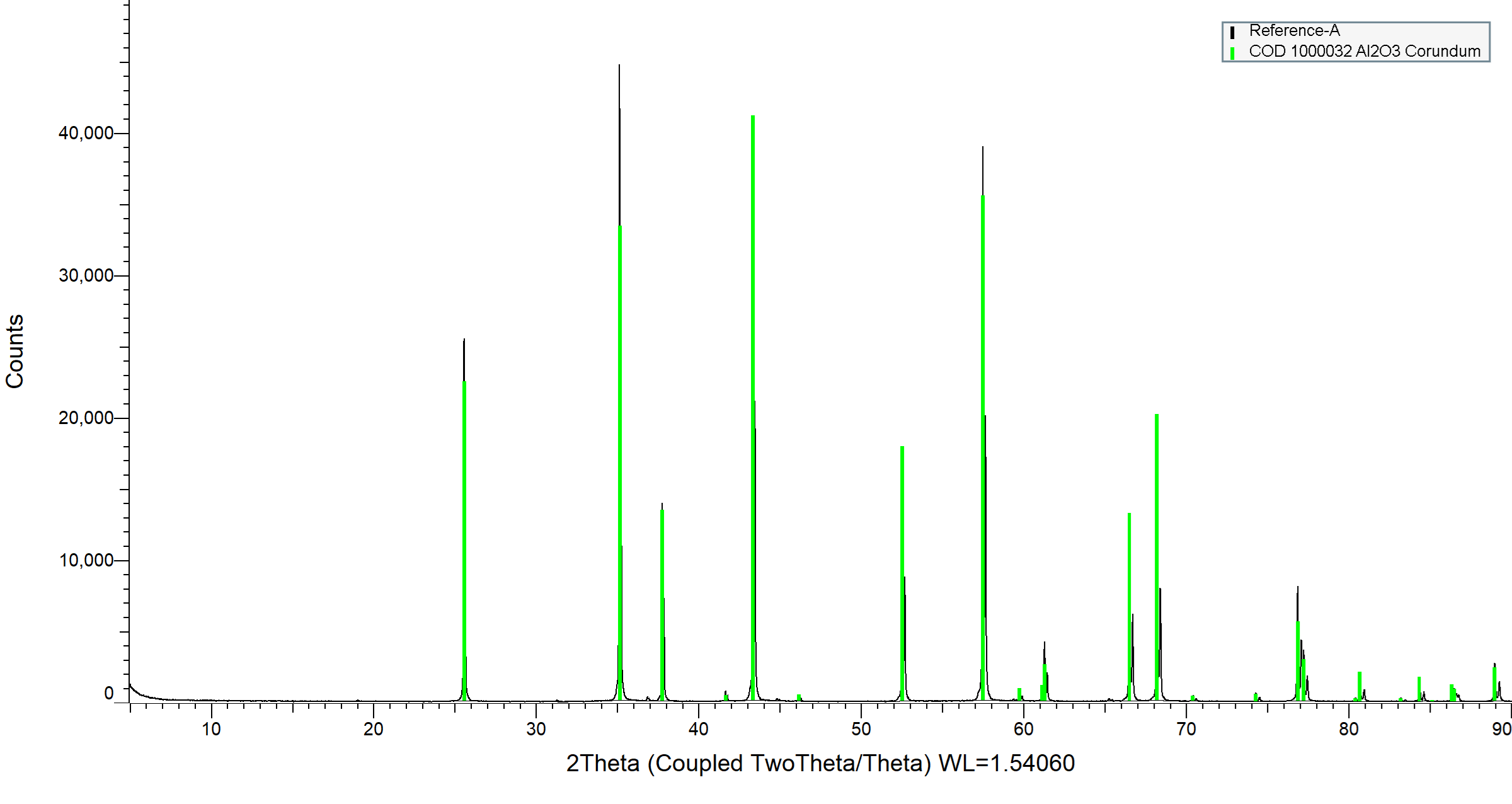

– 상(Phase) 정량 분석
→ 혼합상 시료 내 주요·미량 상의 상대 함량 평가

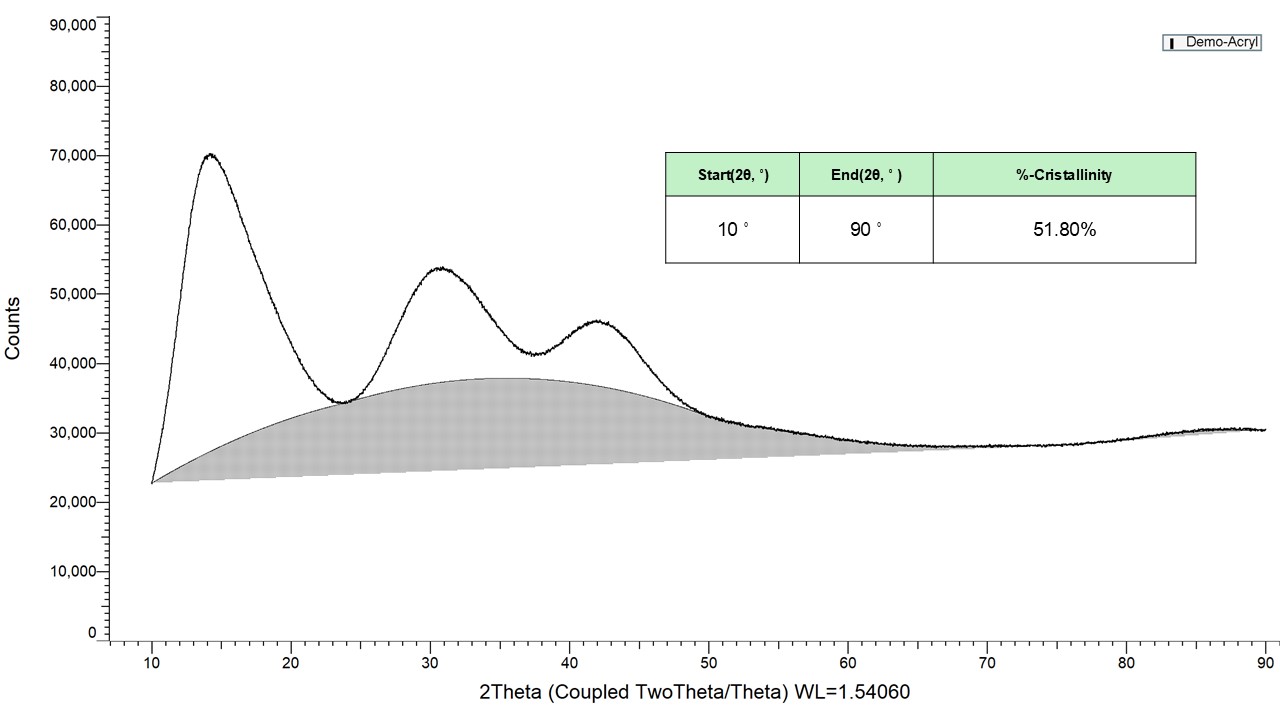

– 결정립 크기 및 결정도 분석
→ XRD peak broadening 해석을 통한 결정립 크기와 미세구조 추정
– 잔류응력(Residual Stress) 및 텍스처(Texture) 분석
– 박막·코팅층 분석 (XRR, GID)
→ 박막 두께, 표면·심층 구조, 미세 텍스처 확인
함께하면 좋은 분석
XRD 분석 요금
| 구분 | 금액 | 비고 |
|---|---|---|
| 측정 범위 | 2θ 범위: 일반 5–150° | 분석 후 잔여물 제거가 어려운 경우 분석 불가 |
| 기본 요금 | 80,000 원/건 | 시료 별 1시간 이내 분석 종료 시 기본요금 |
| 데이터 수집 | 협의 필요 | 개별적으로 긴 스캔 시간이 필요한 경우 별도 문의 |
| 구분 | 금액 | 비고 |
|---|---|---|
| 측정 범위 | 2θ 범위: 일반 5–150° | 분석 후 잔여물 제거가 어려운 경우 분석 불가 |
| 기본 요금 | 80,000 원/건 | 시료 별 1시간 이내 분석 종료 시 기본요금 |
| 데이터 수집 | 협의 필요 | 개별적으로 긴 스캔 시간이 필요한 경우 별도 문의 |
장비 사양
시료 특성 및 사양에 따라 분석이 불가할 수 있습니다. 가능한 범위를 꼭 확인 하세요.
옆으로 드래그하여 전체 내용 확인 <표>
| 구분 | 범위 | 비고 |
|---|---|---|
| X-ray Source (X선 발생장치) | 1.2 kW (40 kV, 30 mA) | 고출력 안정형 |
| X-ray Tube (X선 튜브) | Cu tube (구리 타겟) | 가장 보편적 타겟 |
| Detector (검출기) | LYNXEYE XE-T | 고감도, 에너지 분해능 380 eV |
| Measurement Range (측정 범위) | 2θ 범위: 일반 5–150° | 각도 정확도 <0.01° 2θ, 분해능 <0.03° 2θ |
